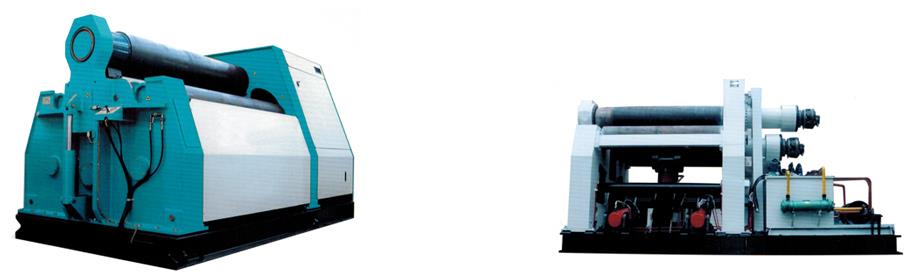

W12四輥卷板機

Send Email

　　性能特點：

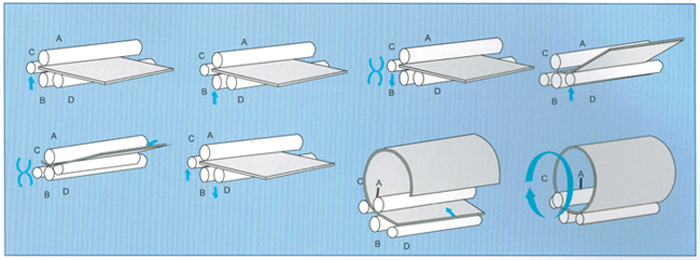

　　w12（nc,cnc）系列數控四輥卷板機，能將金屬板料一次上料不需要調頭即可完成板料端部預彎和卷制成形。且在各種卷板機中剩余直邊最小。該系列卷板機，上輥和上輥均為主動輥，由液壓馬達驅動，側輥為從動輥，靠鋼板和各輥間的摩擦力帶動旋轉。上輥位置固定，下輥和側輥均在其兩端的并聯油缸驅動下升降運動。上輥卸料倒頭體的翻倒和復位由油缸驅動，為提高下輥剛度，在下輥的中央安裝有支承輥，其升降由油缸驅動。

　　該系列卷板機有以下顯著特點：

　　工作輥軸承采用軋機用調心輥?zhàn)虞S承，摩擦阻力小，動力損失少，使用壽命長，能耗低。

　　下輥和側輥兩端的同步升降、卷錐傾斜量的控制及調平均由數控系統自動控制，控制精度高。

　　數控系統國內領先。具有屏幕顯示、卷制計算、程序控制、工藝參數存儲、軟件保護與故障報警等功能。

　　W12四輥卷板機 主要技術參數

規格型號	最大預彎厚度	最大卷板寬度	最大卷板寬度	板材屈服極限	卷板速度	上輥直徑	下輥直徑	側輥直徑	液壓電機功率
TYPE	(mm)	(mm)	(mm)	(mpa)	(m/min)	(mm)	(mm)	(mm)	(KW)
6×2000	6	6	2000	265	5.5	180	180	145	5.5
6×2500	6	6	2500	265	5	210	210	165	7.5
8×2000	6	8	2000	265	5	215	215	165	11
8×2500	6	8	2500	265	5	230	230	180	11
12×2000	10	12	2000	265	5	260	260	200	18.5
12×2500	10	12	2500	265	5	280	280	220	18.5
16×2000	12	16	2000	265	5	280	280	220	18.5
16×2500	12	16	2500	265	5	330	330	260	22
16×3200	12	16	3200	265	5	360	360	280	30
20×2000	16	20	2000	265	5	330	330	260	22
20×2500	16	20	2500	265	5	360	360	380	30
25×2000	16	25	2000	265	5	360	360	280	30
25×2500	20	25	2500	265	4.5	410	400	320	37
30×2000	25	30	2000	265	4.5	410	400	320	37
30×2500	25	30	2500	265	4.5	470	470	390	37
30×3000	25	30	3000	265	4.5	560	520	420	45
40×2500	35	40	2500	265	4.5	560	520	420	45
40×3000	36	40	3000	265	4	650	580	480	55
50×2500	40	50	2500	265	4	650	620	500	55
50×3000	40	50	3000	265	3.5	720	650	520	55
60×3000	50	60	3000	265	3.5	750	710	560	75
70×3000	60	70	3000	265	3	750	720	600	75
80×3000	70	80	3000	265	3	800	780	620	75
90×3000	80	90	3000	265	3	840	820	660	90
100×3000	85	100	3000	265	3	900	880	700	90
